接続箱
本製品の役割
接続箱
- 太陽電池モジュールからの配線をまとめて、パワーコンディショナに送ります。
PVHY-04N-2
PVHY-08N-2
PVHY-12N-2
- 接続回路数
- 4回路 / 8回路 / 12回路
- 入力電流（1回路あたり）
- 20A
- 適格電圧
- DC500V
- 最大入力電圧
- DC750V
- 質量
- 26.2kg / 40.7kg / 53.0kg
- 材質
- 鉄製
- 外形寸法（mm、W×L×D）
-
445×600×200 /
495×950×200 /
495×1250×200 /
閉じる

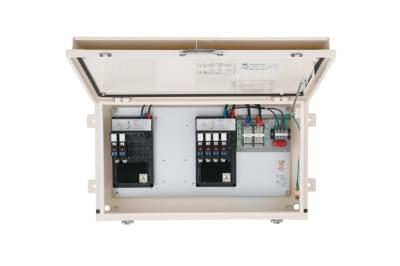

SPVHY-04N-2
SPVHY-08N-2
SPVHY-12N-2
- 接続回路数
- 4回路 / 8回路 / 12回路
- 入力電流（1回路あたり）
- 20A
- 適格電圧
- DC500V
- 最大入力電圧
- DC750V
- 質量
- 23.7kg / 37.7kg / 49.0kg
- 材質
- ステンレス製
- 外形寸法（mm、W×L×D）
-
445×600×200 /
495×950×200 /
495×1250×200 /
閉じる
KTN-CBD3C02-SF
- 接続回路数
- 3回路
- 入力電流（1回路あたり）
- 15A
- 入力電圧範囲
- DC0～450V（開放電圧DC450Vまで）
- 質量
- 2.2㎏
- 外形寸法（mm、W×L×D）
- 257×229.5×102.5
閉じる
